Dây nối dài

I. Cấu trúc kỹ thuật và tiêu chuẩn thiết kế
Thiết kế của Dây nối dài Châu Âu phải tuân thủ nghiêm ngặt các thông số kỹ thuật sau:

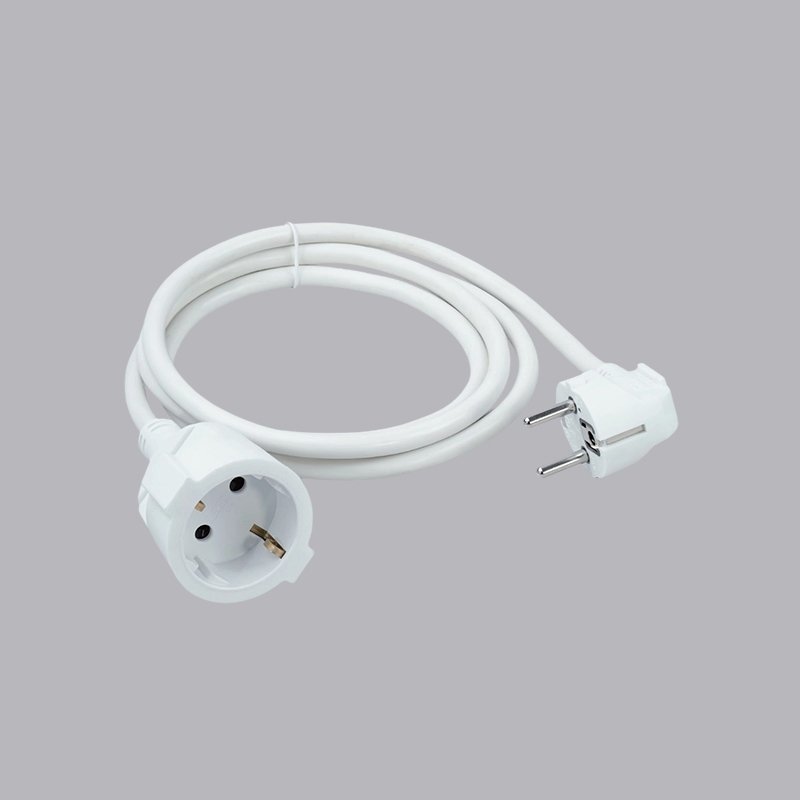

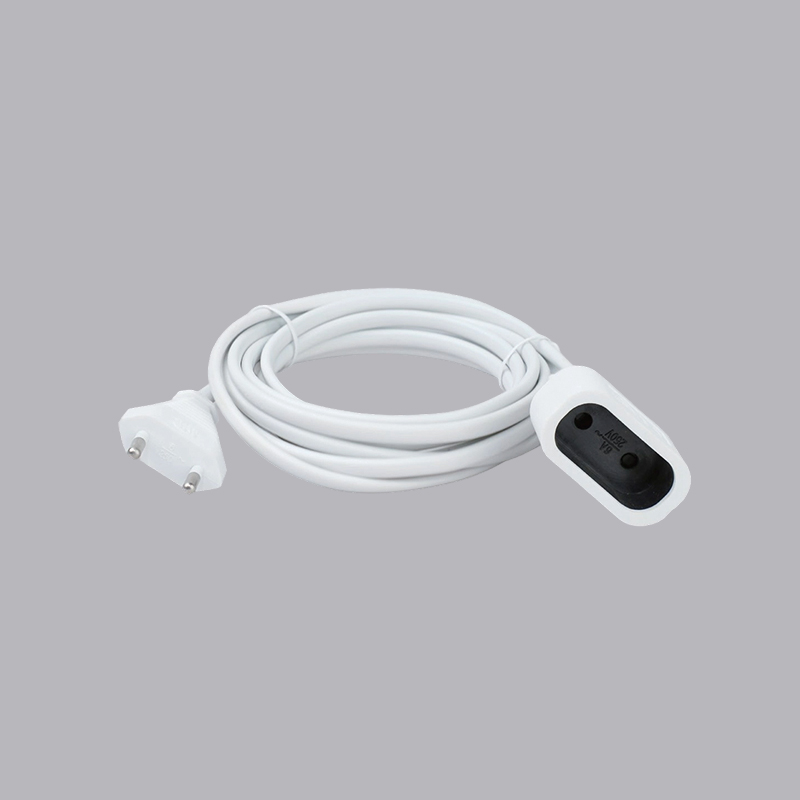

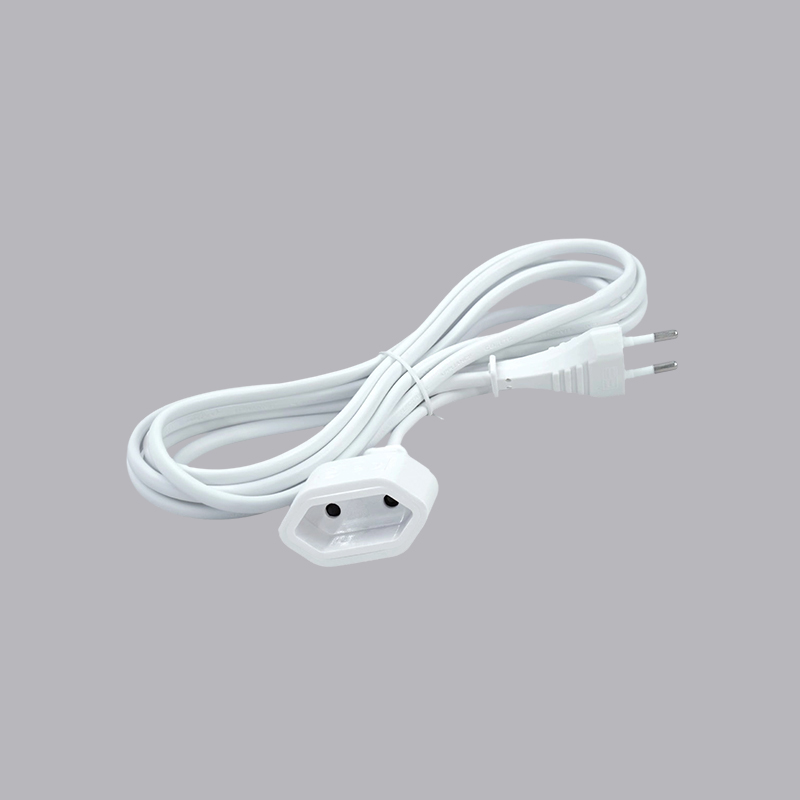

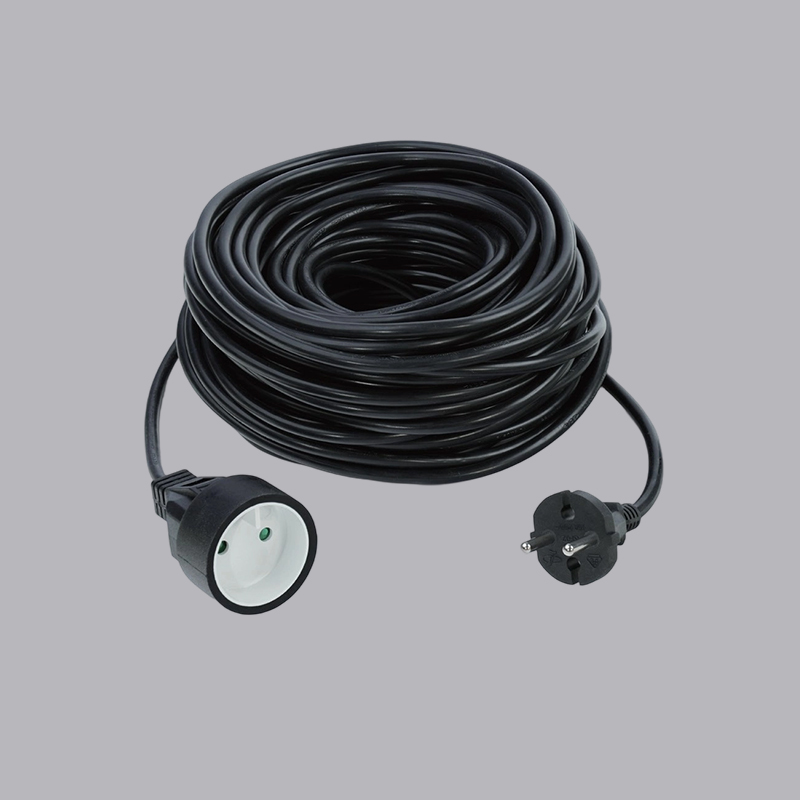

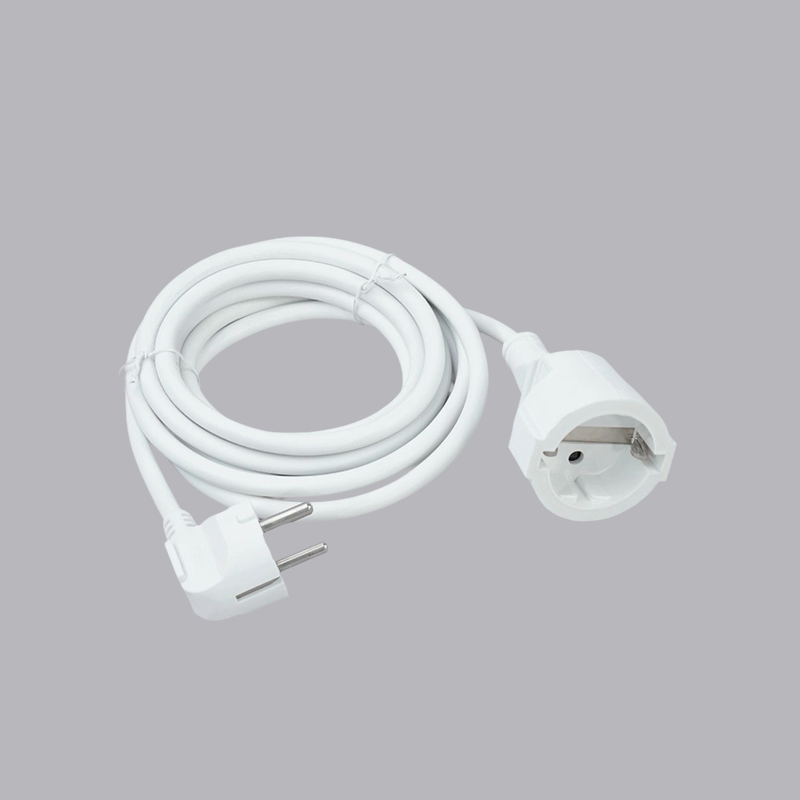

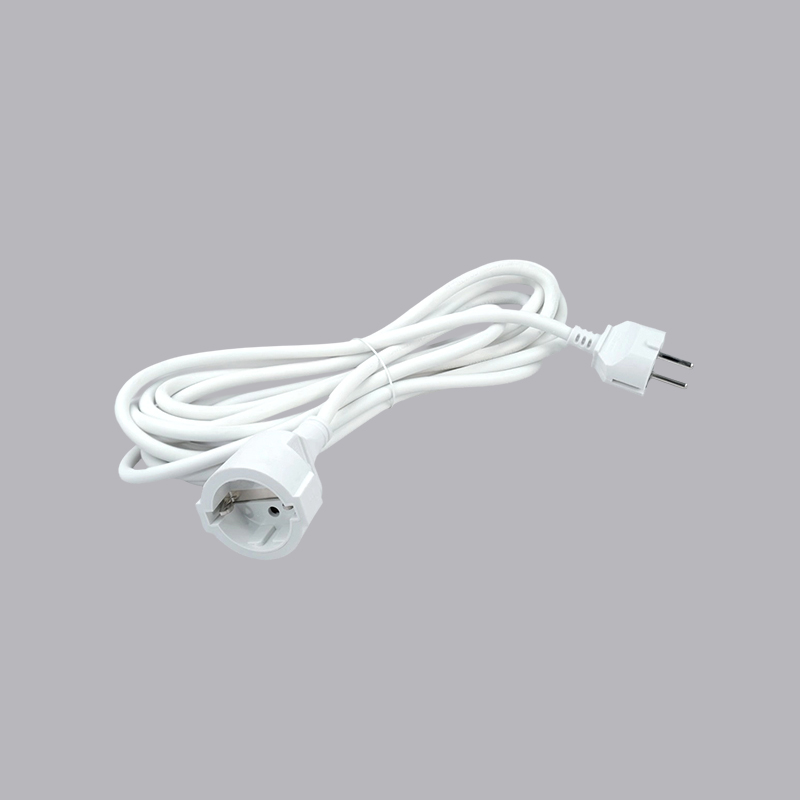

Giao diện cắm và ổ cắm
Các phích cắm Châu Âu thường tuân theo tiêu chuẩn CEE 7/7 (tương thích với các loại Schuko của Đức và E/F của Pháp). Chúng có các chân hình trụ có đường kính 4,8mm và chiều dài 19mm, và tiếp điểm bằng lò xo ở mặt tiếp đất. Giao diện ổ cắm phải đáp ứng tiêu chuẩn EN 50075 (không nối đất) hoặc EN 50077 (nối đất) để đảm bảo khả năng tương thích với các thiết bị điện thông thường của Châu Âu.

Thông số kỹ thuật và độ dẫn điện của cáp
Dây dẫn lõi phải là đồng không có oxy (OFC) có độ dẫn điện 100% IACS (Tiêu chuẩn đồng ủ quốc tế). Các diện tích mặt cắt ngang chung bao gồm:
0,75mm2 (dòng điện định mức 10A, công suất 2300W)
1,5 mm2 (dòng điện định mức 16A, công suất 3680W)
2,5 mm2 (dòng điện định mức 25A, công suất 5750W)
Lớp cách nhiệt thường được làm bằng vật liệu polyvinyl clorua (PVC) hoặc vật liệu không halogen (LSZH) ít khói và có khả năng chịu nhiệt độ từ -15°C đến 70°C.

Đánh giá bảo vệ bao vây
Theo tiêu chuẩn IEC 60529, dây nối trong nhà phải đáp ứng IP20 (bảo vệ chống điện giật), trong khi các sản phẩm ngoài trời phải đáp ứng IP44 (chống nước) hoặc IP67 (chống bụi và chống nước).

II. Khoa học vật liệu và đặc tính an toàn
Việc lựa chọn vật liệu cho dây kéo dài Châu Âu quyết định trực tiếp đến độ an toàn điện, độ bền và khả năng thích ứng với môi trường của chúng. Hệ thống vật liệu cốt lõi của họ được thiết kế tỉ mỉ để đáp ứng các quy định nghiêm ngặt của EU.

1. Kỹ thuật vật liệu cách nhiệt và vỏ bọc
Công nghệ xây dựng PVC (polyvinyl clorua): Là vật liệu được sử dụng phổ biến nhất, công thức của nó phải đạt được sự cân bằng về khả năng chống cháy, tính linh hoạt và khả năng chống lão hóa.

Khả năng chống cháy: Nó phải vượt qua IEC 60332-1 (thử nghiệm đốt dọc một dây) và IEC 60332-3 (thử nghiệm đốt kèm theo) nghiêm ngặt hơn. Các hệ thống chống cháy thường sử dụng chất chống cháy tổng hợp, chẳng hạn như nhôm hydroxit (ATH) và magie hydroxit (MDH), chúng hoạt động phối hợp trong quá trình đốt cháy. Trong quá trình đốt cháy, chúng phân hủy để hấp thụ nhiệt và giải phóng hơi nước, làm loãng các khí dễ cháy. Chỉ số oxy (OI) thường được yêu cầu phải trên 32% (ASTM D2863).

Khả năng chống lão hóa và tính chất cơ học: Nên chọn chất dẻo có khả năng chống di chuyển tốt (như DINP và DOTP) để tránh bị giòn sau khi sử dụng kéo dài. Các chất chống lão hóa (chẳng hạn như muội than) phải chống lại sự suy thoái của tia cực tím một cách hiệu quả. Yêu cầu về độ bền kéo thường là ≥15 MPa và độ giãn dài khi đứt ≥150% (tiêu chuẩn EN 50363).

Ứng dụng vật liệu thay thế:

Vật liệu ít khói không halogen (LSZH) chủ yếu được sử dụng ở những địa điểm có yêu cầu nghiêm ngặt về an toàn cháy nổ, chẳng hạn như tàu điện ngầm, sân bay và trung tâm dữ liệu. Chúng được làm từ polyolefin (như EVA) và chất chống cháy như ATH/MDH. Trong quá trình đốt cháy, mật độ khói và độ truyền ánh sáng phải >60% (IEC 61034) và độ ăn mòn của khí (pH và độ dẫn điện) phải tuân thủ EN 50267-2-2.

Vật liệu cao su được sử dụng trong dây nối dài công nghiệp nặng (chẳng hạn như cấu trúc H07RN-F). Chúng có khả năng chống dầu, chịu lạnh tuyệt vời (xuống tới -40°C) và khả năng chống nghiền cơ học (tuân thủ loạt thử nghiệm EN 60811).

2. Lựa chọn và xử lý kim loại dẫn điện
Đồng không có oxy (OFC): Độ tinh khiết ≥ 99,95%, độ dẫn điện ≥ 101% IACS. Hàm lượng oxy cực thấp (<0,001%) ngăn ngừa hiện tượng giòn hydro và đảm bảo độ ổn định của dây dẫn sau khi sử dụng lâu dài.

Quá trình mạ:

Mạ niken trên chốt/tay áo: Lớp niken thường dày 3-5μm (theo EN 50525-1). Nó chủ yếu cung cấp độ cứng, chống mài mòn và bảo vệ vật liệu cơ bản khỏi quá trình oxy hóa. Vật liệu nền bằng đồng hoặc đồng thau bên dưới phải duy trì độ đàn hồi tốt.

Mạ thiếc trên lõi đồng bên trong: Trong môi trường công nghiệp có độ ẩm cao, mạ thiếc thường được sử dụng trên dây dẫn đồng để ngăn chặn hiệu quả việc tăng điện trở tiếp xúc do quá trình sunfua hóa hoặc oxy hóa và tăng cường khả năng hàn.

3. Thiết kế kết cấu và cơ chế an toàn
Hệ thống cách điện kép: Nhiều dây kéo dài ở Châu Âu sử dụng thiết kế "cách điện kép", bao gồm lớp cách điện cơ bản (lớp PVC trên dây dẫn) cộng với lớp cách điện bổ sung (vỏ tổng thể bên ngoài hoặc cấu trúc cách điện bên trong). Các sản phẩm này không yêu cầu dây nối đất (chỉ có hai dây dẫn) và được đánh dấu bằng ký hiệu “U” (hình tròn). Chúng tuân thủ EN 60309 và mang lại khả năng dự phòng an toàn cao hơn.

Giảm sức căng: Một thiết bị "giảm sức căng" linh hoạt hoặc thiết bị kẹp bên trong, thường được đúc bằng phun, được tạo thành tại giao diện giữa cáp và phích cắm/ổ cắm. Điều này đáp ứng các yêu cầu kiểm tra độ uốn của EN 60799 và ngăn ngừa đứt dây bên trong do uốn cong nhiều lần.

III. Phân tích có hệ thống các kịch bản ứng dụng và quản lý tải
Lựa chọn dây nối dài là một dự án mang tính hệ thống, đòi hỏi phải có quyết định toàn diện dựa trên đặc điểm tải, điều kiện môi trường và các quy định an toàn.

1. Phân tích loại tải và đặc điểm
Tải điện trở: Chẳng hạn như đèn sợi đốt và lò sưởi điện. Chúng cung cấp dòng điện ổn định và dòng khởi động thấp, giúp việc lựa chọn tương đối đơn giản; họ chỉ cần đáp ứng công suất định mức.

Tải cảm ứng: Chẳng hạn như động cơ dụng cụ (máy khoan điện, máy nén) và tủ lạnh. Dòng khởi động (dòng khởi động) có thể đạt gấp 5-7 lần dòng định mức và kéo dài hàng trăm mili giây. Cáp (thường có đủ diện tích mặt cắt) và đầu nối (để tránh xói mòn hồ quang) phải được chọn để chịu được tình trạng quá tải ngắn hạn này.

Tải điện dung: Chẳng hạn như chuyển đổi nguồn điện (máy tính, bộ sạc điện thoại di động). Khi bật nguồn, xuất hiện dòng sạc tụ điện lớn (khởi động). Mặc dù sự đột biến này chỉ kéo dài trong thời gian ngắn nhưng nó vẫn ảnh hưởng đến các tiếp điểm đầu nối.

Tải phi tuyến tính: Chẳng hạn như bộ biến tần và nguồn điện trình điều khiển LED. Những tải này tạo ra các sóng hài bậc cao (đặc biệt là sóng hài bậc ba), có khả năng khiến dòng trung tính vượt quá dòng pha. Đối với cáp kéo dài có nhiều lỗ, yếu tố này phải được xem xét đầy đủ và nên chọn thiết kế có tiết diện dây trung tính dày hơn.

2. Hướng dẫn lựa chọn chuyên nghiệp cho môi trường cụ thể
Nhà xưởng công nghiệp/Công trường:

Loại cáp: Phải sử dụng cáp bọc cao su chịu lực cao (chẳng hạn như H07RN-F). Khả năng chịu dầu, khả năng chống nghiền cơ học và khả năng chịu thời tiết (-25°C đến 60°C) của nó vượt xa PVC.

Xếp hạng bảo vệ: Ít nhất là IP67, bảo vệ chống lại sự xâm nhập của chất làm mát, mảnh vụn kim loại và bụi.

Các tính năng bổ sung: RCD tích hợp (Thiết bị dòng điện dư) và bảo vệ quá dòng là những phương pháp hay nhất.

Trung tâm dữ liệu/phòng máy tính:

Yêu cầu về khả năng chống cháy: Cáp LSZH là bắt buộc để ngăn khói độc và khí ăn mòn làm hỏng thiết bị chính xác và cản trở việc sơ tán trong trường hợp hỏa hoạn.

Yêu cầu về hiệu suất: Cáp phải có độ tự cảm thấp và trở kháng thấp để đảm bảo ổn định điện áp. Các loại cáp này thường đi kèm với một PDU (bộ phân phối điện) tùy chỉnh từ các nhà sản xuất như Cixi Lianou Electrical Appliance Co., Ltd.

Cơ sở y tế:

Tuân thủ tiêu chuẩn: Phải đáp ứng tiêu chuẩn an toàn EN 60601-1 cho thiết bị điện y tế. Tiêu chuẩn này có những quy định cực kỳ nghiêm ngặt về dòng rò đất và dòng rò bệnh nhân (thường <0,1mA).

Thiết kế kết cấu: Phích cắm và ổ cắm thường có màu sắc hoặc hình dạng khác nhau để ngăn chặn việc vô tình cắm vào các mạch điện phi y tế.

Sự kiện ngoài trời và tạm thời:

Bảo vệ cơ học: Cáp phải có vỏ bọc bên ngoài có độ đàn hồi cao và có thể bao gồm một lớp giáp bổ sung.

Tầm nhìn và An toàn: Cáp phải có màu sắc rực rỡ (cam hoặc vàng) và được trang bị RCD có độ nhạy cao 30mA xuyên suốt để tránh bị điện giật do ẩm.

Khả năng thích ứng theo mùa: Ở những vùng lạnh, hãy đảm bảo vật liệu cáp không bị giòn ở nhiệt độ thấp.

3. Nguyên tắc kỹ thuật quản lý tải
Giảm tải: Nghiêm cấm hoạt động kéo dài ở mức đầy tải. Quy tắc 80% thường được áp dụng trong kỹ thuật. Điều này có nghĩa là đối với dây nối dài 16A, tải liên tục được khuyến nghị không được vượt quá 12,8A (khoảng 2940W), cho phép xảy ra hiện tượng quá tải và tản nhiệt nhất thời.

Chiều dài và sụt áp: Cáp có trở kháng, khiến điện áp giảm khi chiều dài tăng dần. Theo IEC 60364-5-52, điện áp rơi thường nhỏ hơn 3%. Công thức tính là: Độ sụt áp ΔU = (ρ * L * I * 2)/A (ρ là điện trở suất, L là chiều dài, I là dòng điện, A là diện tích tiết diện). Khoảng cách truyền dài hơn đòi hỏi diện tích mặt cắt ngang lớn hơn.

Quản lý nhiệt: Dây kéo dài phải được kéo dài hoàn toàn. Cuộn chúng tạo ra điện cảm và cản trở sự tản nhiệt, dẫn đến tích tụ nhiệt và nguy cơ hỏa hoạn. Cần có đủ không gian xung quanh chúng để lưu thông không khí.

IV. Quy trình sản xuất và kiểm soát chất lượng
Lấy Công ty TNHH Thiết bị Điện Từ Hi Lianou, một doanh nghiệp chủ chốt ở tỉnh Chiết Giang, Trung Quốc, làm ví dụ. Quy trình sản xuất của nó thể hiện các tiêu chuẩn công nghiệp cao:

Quá trình ép phun
Vỏ phích cắm được sản xuất bằng máy ép phun hoàn toàn tự động (lực kẹp ≥ 800T), với độ chính xác nhiệt độ khuôn được kiểm soát đến ±1°C để đảm bảo tuân thủ kích thước với thông số kỹ thuật EN 50075.

lắp ráp cáp
Các dây và đầu nối được kết nối bằng phương pháp hàn siêu âm, có giá trị điện trở thấp hơn 35% so với uốn cơ học. Dây chuyền sản xuất được trang bị máy kiểm tra điện áp cao (1500V/60s) và máy kiểm tra tính liên tục nối đất (điện trở <0,1Ω).

Hệ thống kiểm tra chất lượng

Kiểm tra bật nguồn 100% (tải gấp 1,25 lần dòng định mức trong 1 giờ).

Các hạng mục kiểm tra ngẫu nhiên bao gồm kiểm tra áp suất bóng (125°C/1 giờ), kiểm tra uốn cong (10.000 chu kỳ) và kiểm tra khả năng chịu nhiệt (70°C/7 ngày).
